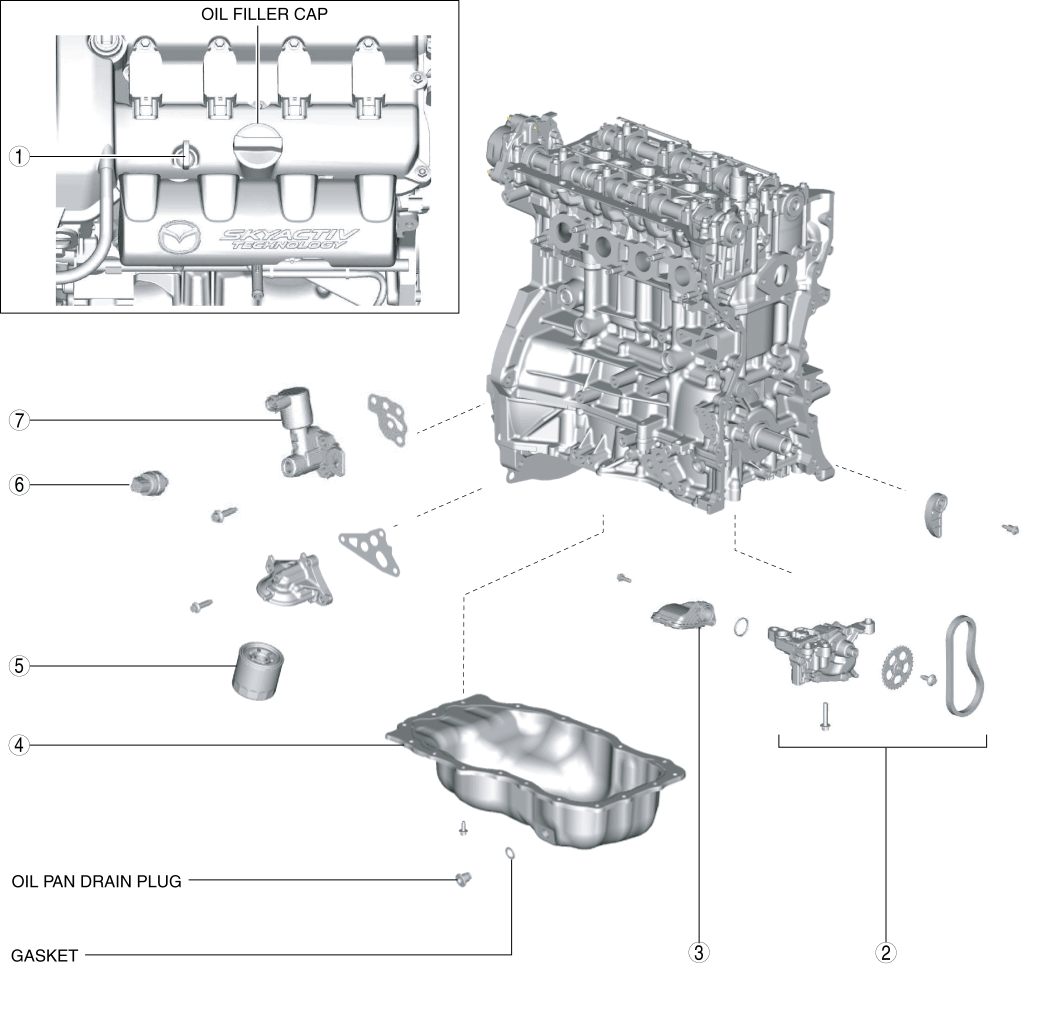

LUBRICATION SYSTEM LOCATION INDEX [SKYACTIV-G 2.0]
1 |
Dipstick |
2 |
Oil pump component |
3 |
Oil strainer |
4 |
Oil pan |
5 |
Oil filter |
6 |
Oil pressure switch |
7 |
Engine oil solenoid valve (See ENGINE OIL SOLENOID VALVE REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) (See ENGINE OIL SOLENOID VALVE INSPECTION [SKYACTIV-G 2.0].) |
