ON-BOARD DIAGNOSTIC WIRING DIAGRAM [BCM]

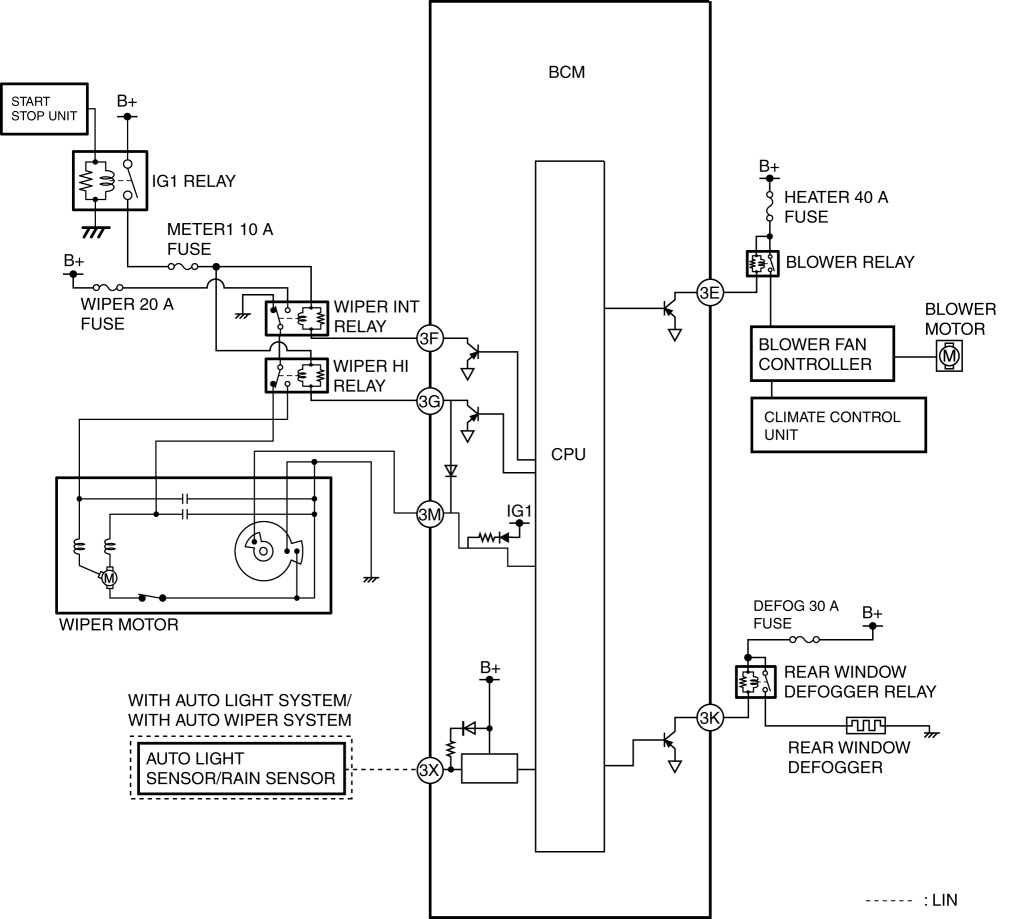

Wiper, rear window defogger, blower motor, power window

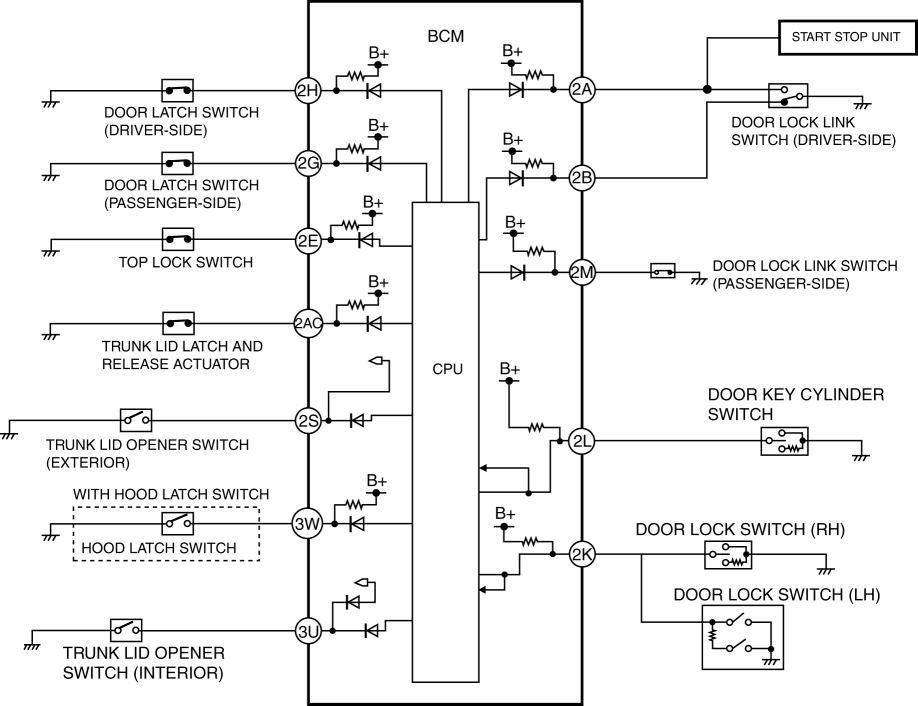

Door lock, trunk lid opener

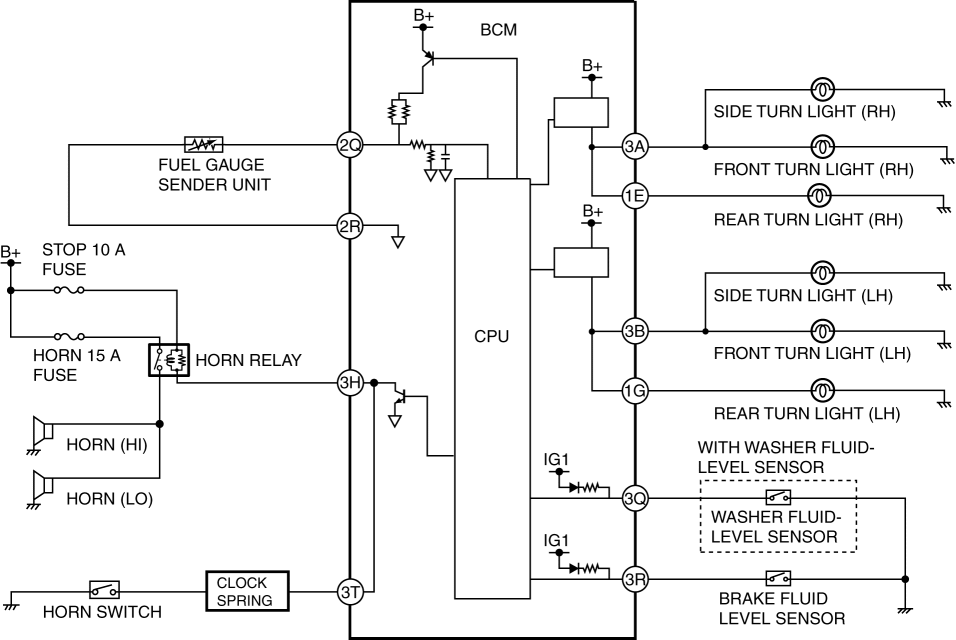

Fuel gauge sender unit, horn, brake fluid level sensor, washer fluid-level sensor, turn light

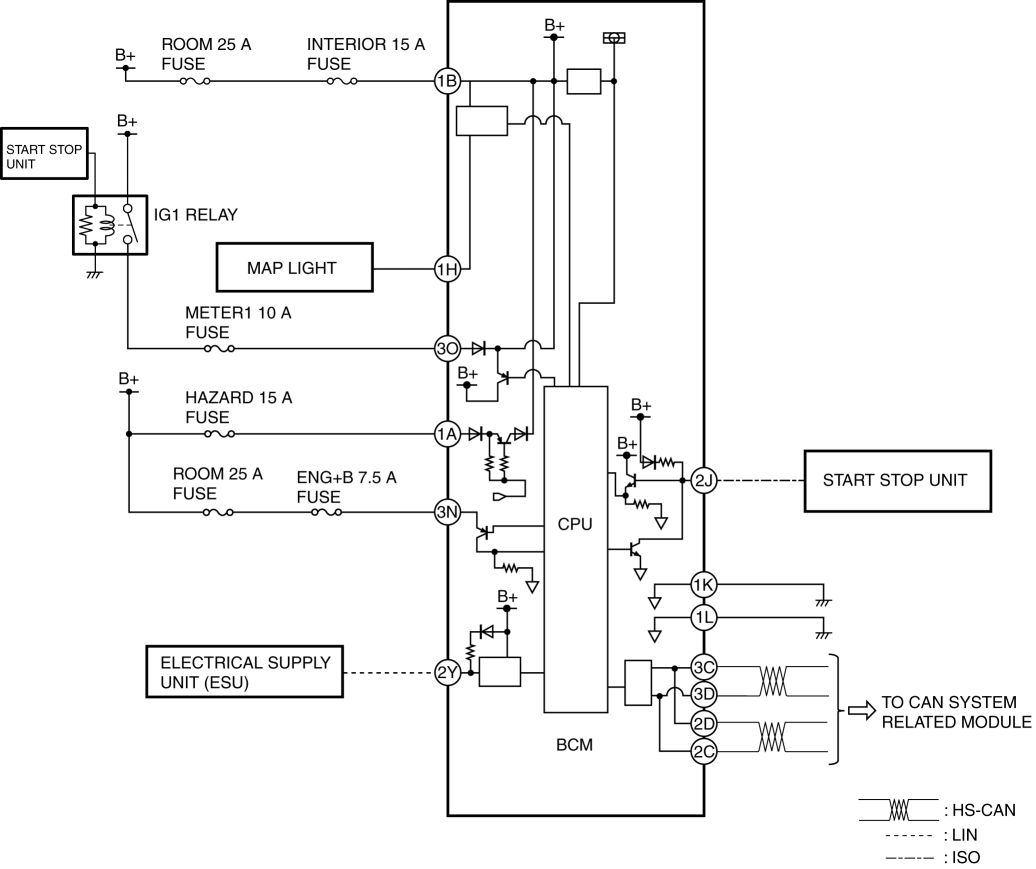

Power supply, LIN communication, ISO communication, CAN system
